攝像模組軟硬結合板是一類加工難度非常大的軟硬結合板類型。主要是由于這類軟硬結合板的COB PAD開窗和COB PAD之間的間距非常小（通常為2mil-3mil之間），并且這類軟硬結合板的表面處理通常為鎳鈀金工藝。鎳鈀金工藝對油墨以及線路的攻擊性比較大，導致側蝕難以管控。所以生產該類型軟硬結合板要解決兩個方面的難題：

（攝像模組軟硬結合板）

1、細密線路的蝕刻

  前面有講到，該類型軟硬結合板COB PAD尺寸非常小。在生產該類型線路板線路曝光工序一定要用LDI曝光機生產，它比傳統的COB PAD曝光機解析度更高（極限解析度為40um，傳統CCD曝光機為75um），這樣可以在很大程度避免由于曝光帶來的偏位問題。

  線路蝕刻需要采用真空蝕刻機蝕刻，這種蝕刻機能在蝕刻的同時將廢液吸走，避免藥水在蝕刻線路的同時造成側蝕，影響線路蝕刻的公差。

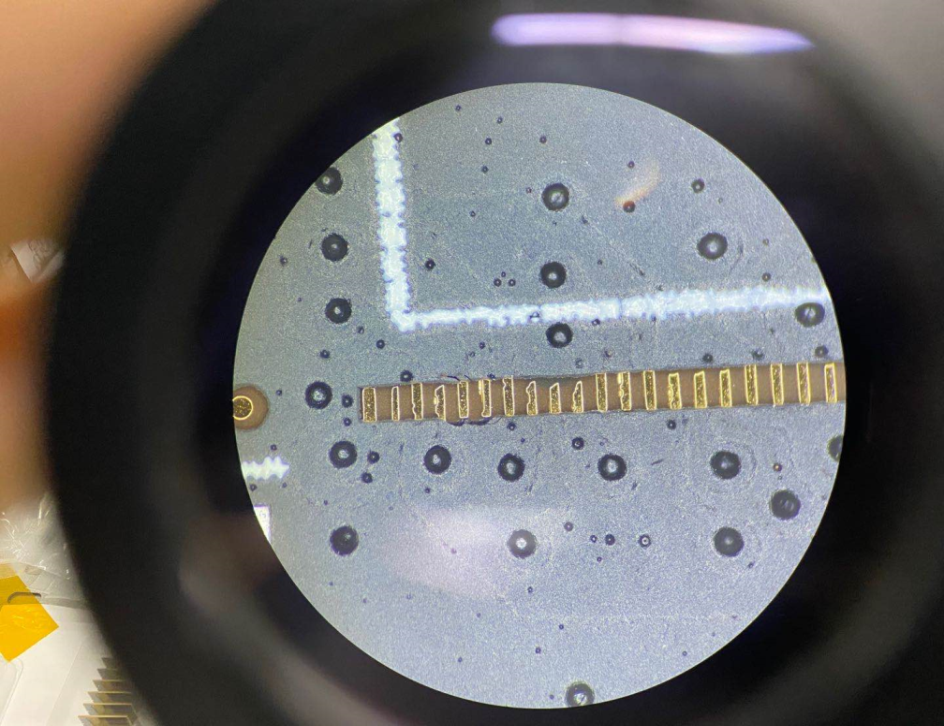

（COB PAD蝕刻不均勻）

2、阻焊?jìng)?cè)蝕管控

  阻焊油墨需要選擇顆粒度細膩的油墨（推薦使用PSR-4000、PSR-8000系列油墨）。當我們把線路板放大到足夠的倍數后，可以發現表面油墨是存在非常多氣孔，這是由于油墨顆粒大導致的。出現這種問題對這種小IC間距的線路板而言是非常致命的，因?yàn)樗鼤?huì)導致在表面處理工序（鎳鈀金）時出現很高比例的滲鍍現象（甚至是整批報廢），從而導致線路之間出現短路。

  更小顆粒度的阻焊油墨能有效降低表面處理時滲鍍的比例，從而提供產品的良率。

以上兩個方面是該類軟硬結合板的要點。
